Make a Scheduler With AWS EventBridge

문제 사항

1. AWS Lambda의 Cold Start 문제로 인해 최대 15초 정도 시간이 소요되는 API가 존재

---

요구 사항

1. 10분마다 해당 Lambda를 호출해주어서 Lambda Container가 Terminating 상태에 빠지지 않게 조치 필요
2. 호출 비용을 최소화하기 위해서 트래픽이 가장 많이 몰리는 특정 시간에만 Warming 해주는 조치 필요

---

조치 사항

 AWS EventBridge를 활용해서 Lambda를 정기적으로 호출해주는 Cron 작업을 선언해주었고, 이를 AWS CDK를 활용하여 IaaC 특성을 살려주었다.



 활용한 코드 예시는 다음과 같다.

import {Construct} from 'constructs'
import * as cdk from 'aws-cdk-lib'
import * as iam from 'aws-cdk-lib/aws-iam'
import {FunctionUrlAuthType, InvokeMode} from "aws-cdk-lib/aws-lambda";
import {CfnSchedule} from "aws-cdk-lib/aws-scheduler";

export class LambdaSchedulerStack extends cdk.Stack {

    constructor(scope: Construct, id: string, props?: cdk.StackProps) {
        super(scope, id, props)

        const lambdaFunction = new cdk.aws_lambda.Function(this, id, {
            functionName: {WANTED_FUNCTION_NAME},
            runtime: {WANTED_RUNTIME},
            memorySize: {WANTED_MEMORY_SIZE},
            handler: {WANTED_APP_HANDLER},
            code: {WANTED_APP_CODE},
            timeout: cdk.Duration.seconds(300),
            architecture: cdk.aws_lambda.Architecture.ARM_64,
            environment: {WANTED_ENV_VALUES},
        })

        new CfnSchedule(this, `{WANTED_SCHEDULE_ID}`, {
            flexibleTimeWindow: {
            	// 유연 정책을 OFF 해두어서 정시에 작동되도록 설정
                mode: 'OFF',
            },
            // 10분마다, [06~09, 11~13, 16-21] 시간에만 작동되도록 설정
            scheduleExpression: 'cron(*/10 6-9,11-13,16-21 * * ? *)',
            // 스케줄 기준 TZ 설정
            scheduleExpressionTimezone: 'Asia/Seoul',
            // 설정된 스케줄마다 실행할 타겟 설정
            target: {
                arn: lambdaFunction.functionArn,
                roleArn: '{WANTED_ROLE_ARN}',
                input: JSON.stringify({
                    "test": "test",
                }),
                retryPolicy: undefined,
                deadLetterConfig: undefined,
            },
            groupName: '{WANTED_GROUP_NAME}'
        });
    }
}



 위의 코드에서 타겟으로 사용된 설정 중에서 정책 관련된 값은 다음과 같다. Production 레벨로 사용하려면 권한을 좀더 타이트하게 설정해야 하지만, 지금은 Lambda가 제대로 트리거 되는지 확인하는 Practice이기 때문에 관련 권한을 Full로 주었다.

// AmazonEventBridgeSchedulerFullAccess
{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": "scheduler:*",
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": "iam:PassRole",
            "Resource": "arn:aws:iam::*:role/*",
            "Condition": {
                "StringLike": {
                    "iam:PassedToService": "scheduler.amazonaws.com"
                }
            }
        }
    ]
}

// AWSLAMBDA_Access
{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "cloudformation:DescribeStacks",
                "cloudformation:ListStackResources",
                "cloudwatch:ListMetrics",
                "cloudwatch:GetMetricData",
                "ec2:DescribeSecurityGroups",
                "ec2:DescribeSubnets",
                "ec2:DescribeVpcs",
                "kms:ListAliases",
                "iam:GetPolicy",
                "iam:GetPolicyVersion",
                "iam:GetRole",
                "iam:GetRolePolicy",
                "iam:ListAttachedRolePolicies",
                "iam:ListRolePolicies",
                "iam:ListRoles",
                "lambda:*",
                "logs:DescribeLogGroups",
                "states:DescribeStateMachine",
                "states:ListStateMachines",
                "tag:GetResources",
                "xray:GetTraceSummaries",
                "xray:BatchGetTraces"
            ],
            "Resource": "*"
        },
        {
            "Effect": "Allow",
            "Action": "iam:PassRole",
            "Resource": "*",
            "Condition": {
                "StringEquals": {
                    "iam:PassedToService": "lambda.amazonaws.com"
                }
            }
        },
        {
            "Effect": "Allow",
            "Action": [
                "logs:DescribeLogStreams",
                "logs:GetLogEvents",
                "logs:FilterLogEvents"
            ],
            "Resource": "arn:aws:logs:*:*:log-group:/aws/lambda/*"
        }
    ]
}



 그리고 해당 정책의 신뢰 관계는 다음과 같다. 다음처럼 scheduler Principal을 추가하지 않으면 해당 scheduler 에서 lambda를 호출해주지 못한다.

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Principal": {
                "Service": "lambda.amazonaws.com"
            },
            "Action": "sts:AssumeRole"
        },
        {
            "Effect": "Allow",
            "Principal": {
                "Service": "scheduler.amazonaws.com"
            },
            "Action": "sts:AssumeRole"
        }
    ]
}



 이렇게 설정하고 cdk를 배포해주면, EventBridge의 일정 탭에 새로운 스케줄러가 생성되게 된다. 하지만 다음 사진과 같이 Lambda의 트리거에는 해당 스케줄러가 설정되어 있지는 않다.

함수의 트리거에 스케줄러는 안 붙는다

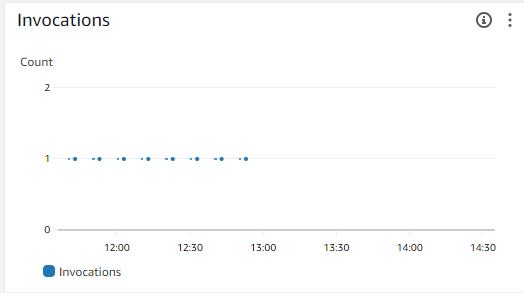

 하지만 CloundWatch 로그를 통해서 Invocation 히스토리를 살펴보면 스케줄러가 제대로 동작하고 있음을 확인할 수 있다.

하지만 제대로 동작은 하고 있다



---

아쉬운 점

1. 함수당 스케줄러가 하나씩 붙는 구조이기 때문에 여러 함수에서 Warm Status를 유지해야할 때에 관리해야할 스케줄러가 너무 많아진다.
2. 비록 한 달 유지 비용이 300원 정도이지만, 함수가 많아질수록 비용이 증가하기 때문에 사용량에 따라서 Cron 범위를 조절해야할 필요성은 있어보인다.
